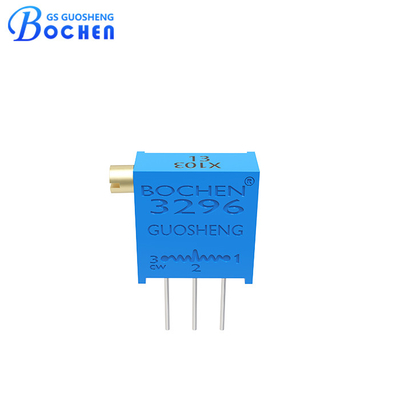

3296X 0,5W Wielokrotność Cermet Trimmer Potentiometer Trimpot Side Adjustment

produkty

Przewodzący potencjometr z tworzyw sztucznych

Głowica potencjometru

Skontaktuj się z nami

Skontaktuj się teraz

3296X 0,5W Wielokrotność Cermet Trimmer Potentiometer Trimpot Side Adjustment

MOQ:	100 kawałków
Cena £:	$0.048 - $0.90/Piece
standardowe opakowanie:	Standardowe opakowanie 50 sztuk/tubka
Okres dostawy:	1-7 dni roboczych
metoda płatności:	T/T, L/C, D/A, D/P, Western Union
Wydajność dostaw:	10000000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chengdu

Nazwa handlowa

BOCHEN

Orzecznictwo

RoHS, Reach

Numer modelu

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Typ elementu:

Metaloceramika

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Moc znamionowa (maks. 300 woltów):

70℃, 0,5W; 125℃, 0W

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Minimalne zamówienie:

100 kawałków

Cena:

$0.048 - $0.90/Piece

Szczegóły pakowania:

Standardowe opakowanie 50 sztuk/tubka

Czas dostawy:

1-7 dni roboczych

Zasady płatności:

T/T, L/C, D/A, D/P, Western Union

Możliwość Supply:

10000000 sztuk miesięcznie

Podkreślić:

3296X Potencjometr do wycinania

0.5W Potencjometr do wycinania

Przystosowanie boczne 3296 trimpot

Opis produktu

3296X 0,5W Zmiennik rezystora ustawianie boczne Multiturn Cermet Trimmer Potentiometry obcinania

Szybki szczegół

•0.5W przy70°C.

•Dwa styły końcowe.

•Liniowy układ szpilów.

•Horyzontalny wał regulacyjny.

• Całkowita prędkość mechaniczna 30 ± 2 obrotów.

•Zasięg oporu od 10 ohm do 5M ohm.

•8 mm długość wału regulacyjnego można dostosować.

•Cienkie profile ciała, wysoka precyzja i niezawodna wydajność.

Opis

Potencjometr 3296X cermet trimmer to wszechstronny komponent dostosowany do precyzyjnych regulacji układów elektronicznych.Ten precyzyjny potencjometr wielokrotnego obrotu oferuje zakres oporu od 10Ω do 5MΩ, spełniający szeroki zakres wymagań obwodów. Oznaczony na 0,5 W w temperaturze 70 °C, zapewnia niezawodną wydajność w różnych warunkach temperatury.ten potencjometr pozwala na precyzyjne i precyzyjne regulacjeDodatkowo oferuje możliwość dostosowania o długości 8 mm, zapewniając elastyczność w montażu i obsłudze.Potencjometr 3296X Cermet Trimmer został zaprojektowany w celu zapewnienia spójnego i dokładnego działania, co czyni go idealnym wyborem dla wymagających aplikacji elektronicznych.

Specyfikacja

Charakterystyka elektryczna	Zakres nominalnego oporu	10Ω~5MΩ
	Odporność Tolerancja	± 10%
	Opór końcowy	≤ ± 1% R lub 3Ω
	Zmiana oporu kontaktowego (CRV)	≤ 3% R lub 3Ω
	Odporność na izolację	500 Vdc. R1≥1GΩ
	Wytrzymaj napięcie	1010,3 KPa, 500 Vac; 8,5 KPa, 250 Vac
	Siła dielektryczna Poziom morza	500 Vac ((1 min.)
	Skuteczne podróże	25 (± 2) zakrętów
Charakterystyka środowiska	Odporność cieplna spawania	Lutowanie falowe: Temperatura: 260 °C ± 5 °C, T: 3 ± 1 sek. Włókna z żeliwa lub stali Temperatura: 320oC±5oC, T: ≤2 sek.
	Moc znamionowa (maksymalnie 300 V)	70oC, 0,5W; 125oC, 0W
	Zakres temperatury	-55°C ~ + 125°C
	Współczynnik temperatury	±250,±100 ppm /°C
	Zmiany temperatury	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Zderzenie	10-500 Hz, 0,75 mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Wibracje	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Wytrzymałość elektryczna w temperaturze 70°C	1000 godzin @ 70oC Moc znamionowa; ΔR≤±3%R
	Życie rotacyjne	200 cykli, ΔR≤±3%R
Cechy fizyczne	Całkowita podróż mechaniczna	30 ± 2 skrętów
	Tork początkowy	≤ 25 mN.m
	Tork sprzęgła	≤ 35 mN.m

Wymiar

Dwa style końcowe:

Wymiary w mm, tolerancje ±0,30 mm, chyba że określono inaczej.

3296X 0,5W Wielokrotność Cermet Trimmer Potentiometer Trimpot Side Adjustment 0

3296X 0,5W Wielokrotność Cermet Trimmer Potentiometer Trimpot Side Adjustment 1

Opakowanie

Specyfikacja opakowania: 50 sztuk na rurkę.

3296X 0,5W Wielokrotność Cermet Trimmer Potentiometer Trimpot Side Adjustment 2

Zastosowanie

• Urządzenia telekomunikacyjne:Używane do precyzyjnego dostrojenia obwodów przetwarzania sygnału i utrzymania integralności sygnału.

• Systemy sterowania przemysłowego:Wykorzystywane w sterownikach i systemach automatyki do kalibracji i regulacji parametrów sterowania.

• Urządzenia medyczne:Używane w przyrządach medycznych do precyzyjnej kontroli i kalibracji czułego sprzętu.

• Elektronika użytkowa:Znajdują się w urządzeniach takich jak sprzęt audio, telewizory i inne urządzenia elektroniczne domowe do regulacji ustawień i wydajności tuningu.

• Elektronika samochodowa:Używane w różnych zastosowaniach motoryzacyjnych, takich jak kalibracja czujników i moduły sterowania.

• Instrumenty badawcze i pomiarowe:Niezbędne w instrumentach laboratoryjnych i polowych do dokładnych funkcji pomiarowych i kalibracyjnych.

• Zasilanie:Wykorzystywane w jednostkach zasilania w celu dokładnej regulacji napięcia i prądu.

• Obwody RF i mikrofalowe:Używane do dostrojenia i dopasowywania impedancji w obwodoch o wysokiej częstotliwości.

• Lotnictwo i obrona:Stosowane w systemach lotniczych i obrony dla precyzyjnego sterowania i niezawodności w trudnych warunkach.

Zalety

• Bezpośredni dostawca, bez pośredników.
• wypełnione certyfikaty, takie jak:RoHS, Reach, itd. oraz zapewnienie najlepszej jakości.
• wystarczająca zdolność produkcyjna, krótki czas dostawy.
• Profesjonalny zespół obsługi posprzedażowej.
• Dostępne OEM i ODM.
